電阻應變片
| 產品簡介： | 電阻應變片也稱電阻應變計，簡稱應變片或應變計，是由敏感柵等構成用于測量應變的元件。主要有敏感柵、基底、引線、粘接劑和表面覆蓋物五部分組成。電阻應變片試傳感器可以測量力、壓力、位移、應變、加速度等非電流參數。現在已經廣泛應用于土木工程和各類科學實驗中。 |
- 咨詢熱線：0512-36875266 18938693452 yw5@zldsmt.com
產品詳細描述
|
產品名稱: |
|
|
材料材質: |
電阻應變片敏感柵的材料厚度通常為2.5-5微米的金屬合金箔，基底材料有環氧樹脂、聚酰亞胺等材料，厚度通常為20-40微米，一般表面覆蓋物的材料和基底材料相同，厚度為10-20微米。 |
|
材料厚度: |
通常用來生產電阻應變片的材料一般采用2.5-5微米的金屬合金箔，合金箔是附在20-40微米的環氧樹脂基材上面的，總厚度大概為50微米厚。 |
|
產品用途: |
電阻應變片試傳感器可以測量力、壓力、位移、應變、加速度等非電流參數。現在已經廣泛應用于土木工程和各類科學實驗中。 |
|
產品特點: |
化學蝕刻工藝制作的各種復雜外形電阻應變片邊緣無毛剌，表面沒有褶皺現象，電阻值可以控制在穩定的范圍內，良品率高、效率高、價格低。 |
|
產品價格: |
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。具體的價格還請客戶給到具體圖紙和要求以及批量數量后詳細評估報價。圖紙接收郵箱：yw5@zldsmt.com杜先生。 |
|
生產能力: |
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布油墨，可大批量生產，每天生產高達1000平方米，每月公司可生產電阻應變片（電阻應變計）產品10萬標準張，是國內技術實力和生產能力最強的電阻應變片腐蝕廠家。針對小批量多樣化的產品，也可以半自動化的方式投產，節省相關作業成本，是大限度為客戶節省成本是我們的最終目標，實現雙贏!我們可以加工的最大面積為可達800mm。 |
|
樣品制作: |
基于成本的壓力，本公司所有電阻應變片蝕刻產品都采用付費打樣，樣品費用可以在后續的批量中返還給客戶，樣品交期我司一般控制在3天內，最快24小時出樣。因為我們每個月高達幾百種樣品需要蝕刻打樣，成本壓力相當大。所以采用收費樣品的方式來平攤制作成本，希望理解。 |
|
批量生產時間: |
批量訂單正常一星期內出貨，針對不同的產品，從3天到7工作日，以及10工作日等，都會和客戶協商確認，不同的產品批量，有不同的時間也可分批次提前出貨，如果客戶特急請在下蝕刻訂單時告知我司業務，公司內部協調處理，不額外增加費用，最快24小時內出貨。 |
|
檢測及售后: |
二次元、影像儀精密檢測，24小時服務熱線：0755-61501153 |
|
電阻應變片蝕刻的特點 |
|
|
一、化學蝕刻電阻應變片的菲林兩個小時內可以繪出，菲林制作成本低，制作周期短效率高。 |
|
|
二、化學蝕刻工藝可以實現金屬表面的半蝕刻，增加公司LOGO，實現品牌化生產，以防盜用。 |
|
|
三、蝕刻工藝可以保證電阻應變片極高的精密度，最高精度可達5微米，而且加工的質量穩定，批次清楚，品控體系嚴格。可滿足不同客戶要求的電阻阻值要求。 |
|
|
四、化學蝕刻工藝沒有毛刺，壓點，產品不變形,不改變材料性質，不影響產品的功能。特別針對有表面組裝要求的，光潔度要求的產品，卓力達蝕刻加工很好的解決了沖壓和線割以及激光切割加工的各種不足。同時，精度又能滿足產品的要求，甚至比上述幾種工藝更好，擁有不可替代性。 |
|
|
電阻應變片廠家選擇方案推薦 |
|
|
一、如果您選擇用化學蝕刻工藝來加工電阻應變片，那么您就需要詳細了解電阻應變片廠家的公司信息，包括注冊資金、注冊地址、經營范圍、環保批文等信息，尤其是注冊資金和環保批文，一般的小公司的注冊資金比較少，環保批文可能沒有拿到，因為金屬腐蝕加工是高污染行業，沒有系統的污水處理設施是無法拿到政府批文的。請嚴謹選擇此類廠家交易。 |
|
|
二、看電阻應變片蝕刻廠家的公司網站，主要看生產設備和產品展示，先進的設備是生產出高精度產品的有力保障，產品展示是最好的最有效的實物營銷（是否有生產過類似電阻應變片的實際經驗）。 |
|
|
三、客戶服務系統是否完備？服務客戶就是幫助客戶，服務客戶就是幫助客戶解決問題。積極提供各種解決方案，業務人員主動提出解決問題的方案，是取得客戶信任的一大要件，不要一味的點頭，說是。主動發現問題，預防問題才是做好相關產品的最為根本的要件！ |
|
誠實做人、誠信經商
電阻應變片也稱電阻應變計，簡稱應變片或應變計，是由敏感柵等構成用于測量應變的元件。主要有敏感柵、基底、引線、粘接劑和表面覆蓋物五部分組成。敏感柵的材料厚度通常為2.5-5微米的金屬合金箔，基底材料有環氧樹脂、聚酰亞胺等材料，厚度通常為20-40微米，一般表面覆蓋物的材料和基底材料相同，厚度為10-20微米。電阻應變片（電阻應變計）的總厚度為35-50微米。它能將機械構件上應變的變化轉換為電阻變化。電阻應變片是由Φ=0.02-0.05mm的康銅絲或鎳鉻絲繞成柵狀（或用很薄的金屬箔腐蝕成柵狀）夾在兩層絕緣薄片中（基底）制成。用鍍銀銅線與應變片絲柵連接，作為電阻片引線。
電阻應變片的分類：1、絲繞式電阻應變片；2、短接式電阻應變片；3、箔式電阻應變片。

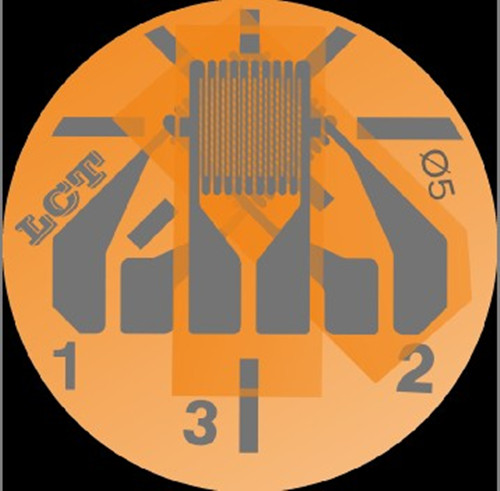

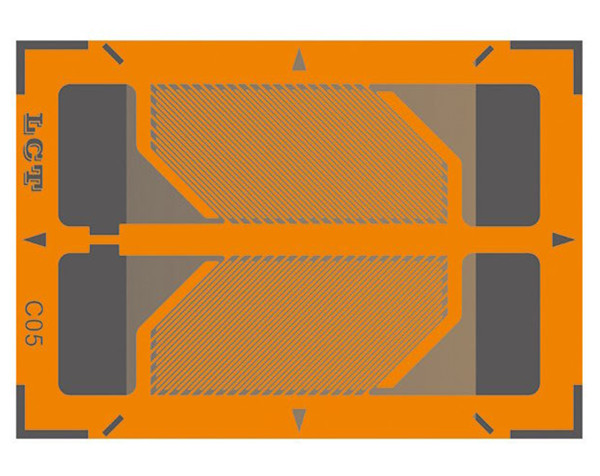

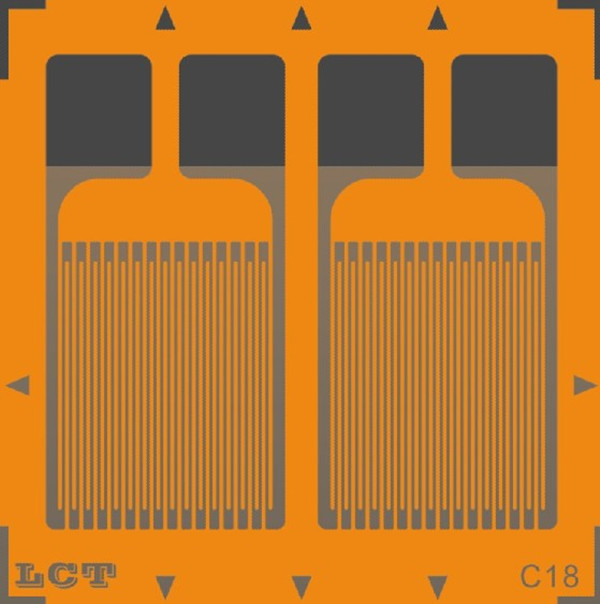

本文重點講解的是箔式電阻片（電阻應變片）：它是在合金箔（康銅箔或鎳鉻箔）的一面涂膠形成膠底，然后在箔面上用照相腐蝕成形法制成的，所以幾何形狀和尺寸非常精密，而且由于電阻絲部分是平而薄的矩形截面，所以粘貼牢固，絲的散熱性能好，橫向效應系數也較低，和絲繞式應變片相比，箔式電阻應變片有下列優點：1、隨著蝕刻技術的發展，箔式片能保證尺寸準確、線條均勻，故靈敏系數分散性小。尤其突出的是能制成柵長很小（如 0.2mm）或敏感柵圖案特殊的應變片。2、箔式片柵絲截面為矩形，故柵絲周表面積大，因而散熱性好。這樣，在相同截面積下，允許通過的電流較絲繞式片的大（φ 0.025mm 的康銅比繞式應變片允許電流以約35Ma，箔式片可大幾倍），使測量有輸出較大信號的可能。另外，表面積大使附著力增加，有利于變形傳遞，因而增加了測量的準確性。3、箔式片敏感柵橫向部分的線條寬度比縱向部分的大得多，因而單位長度的電阻（ζ），也小很多，使箔式片橫向效應很小。4、箔式片均為膠基，故絕緣性好，蠕變和機械滯后小，耐濕性好。5、便于成批生產，生產率高。由于箔式電阻應變片有這些特點，故在常溫的應變測量中將逐漸取代絲繞式應變片。
.jpg)
卓力達專業預訂制各類精密電阻應變片，是國內技術實力和研發能力最強的電阻應變片蝕刻廠家。我們訂制的電阻應變片厚度薄至0.02mm，最大加工尺寸為800mm，是國內為數不多能訂制特電阻應變片的優秀供應商，我們的產品著力于精密、高端、超薄、特殊、科技行業及領域的應用。可以根據客戶的要求及圖紙訂制各類精密電阻應變片、康銅電阻片、電阻發熱片，不銹鋼電阻片等等，訂購數量不限。卓力達擁有最快的制造、銷售、配送系統，能確保在最短時間內準時遞交，縮短客戶的停工期，節約客戶寶貴的時間。進一步展現卓力達品牌精密、及時、方便、環保的內涵理念和品牌價值！真正讓您足不出戶，在家就能享受我們一站式的星級銷售服務！
深圳市卓力達電子有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的電阻應變片原材料進貨渠道（日本進口），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（高級研發工程師8人，工程師16人，技術員20人）及先進的生產設備（美國進口蝕刻機）來保證產品品質。
2.針對電阻應變片類產品的樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（高級研發工程師8人，工程師16人，技術員20人）和先進的生產設備（卷對卷曝光機和美國進口蝕刻機）來保證準時的交貨期限。ISO系統化管理，品質和交期的絕對保證。
4.交貨方式：以安全，美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何工業城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司電阻應變片提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是高端精密蝕刻行業的領導者，是國內綜合實力最強的電阻應變片蝕刻廠家，是世界蝕刻行業協會會員，ISO9001/14001雙認證工廠，自建大型污水處理站，是深圳市為數不多的允許排污的企業。擁有多條進口蝕刻加工生產線，已經和多家世界500強企業合作，免費提供電阻應變片蝕刻工藝解決方案以及蝕刻行業資訊。
